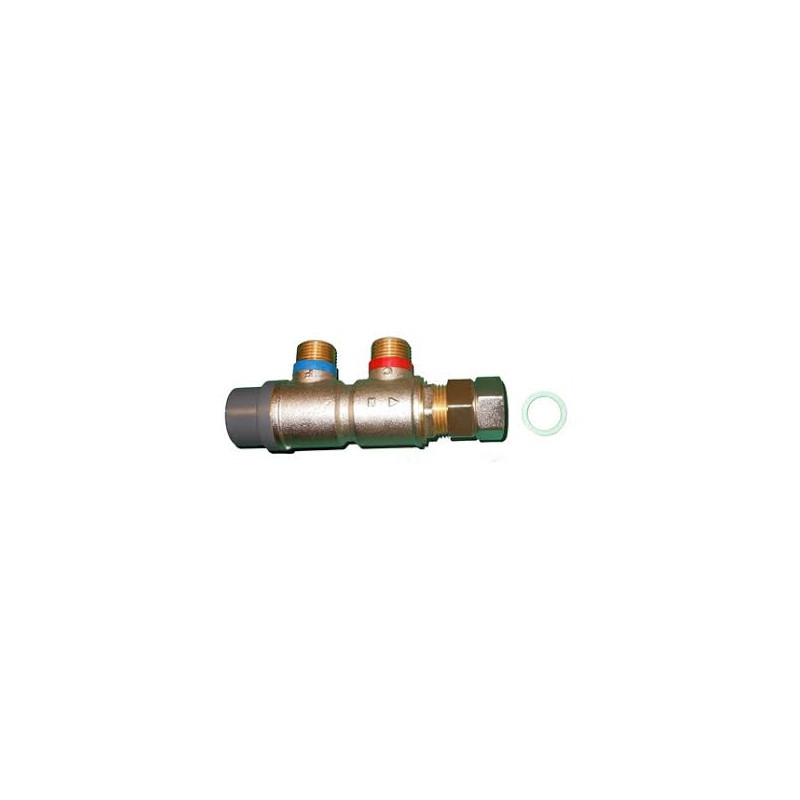

Mitigeur thermostatique pour centrale d'hygiène
Le mitigeur thermostatique est destiné à des usages généraux. Il est souvent utiliser pour réguler en toute sécurité la température des arrivées d’eau pour tous bâtiments publics utilisant nos centrales d'hygiène.
1)DOMAINES D’APPLICATION
Le mitigeur thermostatique est destiné à des usages généraux.
Il est souvent utiliser pour réguler en toute sécurité la température des arrivées d’eau pour tous bâtiments publics utilisant le matériel de dosage DIFOTEL.
2) CARACTÉRISTIQUES
L’utilisation d’un mitigeur thermostatique limite les variations de température ce qui accroit la
durée de vie de l’appareil et augmente la précision de celui-ci.
Le mitigeur thermostatique en laiton massif est robuste et compact. Le montage et le réglage s’effectuent sans outils spéciaux.
Le mitigeur thermostatique permet de travailler de façon précise et efficace en toute sécurité. Il fournit une température d’eau mitigée stable.
Il peut être installé dans toutes les positions.
3) SPÉCIFICATIONS
Le diamètre, les dimensions et l’implantation de la tuyauterie et des accessoires en ligne doivent tenir compte des spécifications. Les performances optimales sont obtenues avec une pression équilibrée aux entrées.
Pression maximum : 10 bars.
Plage de la température réglable de 20° à 50°C. Réglage usine : 38°C +/-2°C
Débit à 3 bars : 42L/mn.
Chapeau verrouillé en rotation
Clapets anti retour NF DN15
Procédure de test usine NF079
Entrées Mâles 1⁄2
Sortie Femelle 1⁄2 tournant
Conformité des matières ACS
4) INSTALLATION ET RÉGLAGES DE LA TEMPERATURE
Le Mitigeur thermostatique peut être installé horizontalement ou verticalement. Raccorder l’eau froide au raccord « F » du mitigeur et l’eau chaude au raccord « C ».
Il est préférable d’installer des robinets d’arrêt aux entrées d’eau afin de pouvoir l’isoler pour l’entretien. L’équilibre des pressions « froid » et « chaud » est conseillé pour un parfait fonctionnement du mitigeur. Le Mitigeur thermostatique est préréglé usine à 38°C. Cependant, les conditions d’installation imposent un réglage du produit sur place.
Pour le réglage de la température, il suffit de desserrer la vis et faire pivoter le chapeau plastique.
Pour augmenter la température, il faut tourner dans le sens inverse des aiguilles d’une montre. Pour abaisser la température, il faut tourner dans le sens des aiguilles d’une montre.
Procéder au réglage de la température en tournant l’axe du Mitigeur après avoir ouvert un ou plusieurs robinets en aval.
A l’aide d’un thermomètre de précision vérifier sur les points de puisage la température obtenue.
Après le réglage, resserrer la vis sur le chapeau afin de bloquer le réglage.
